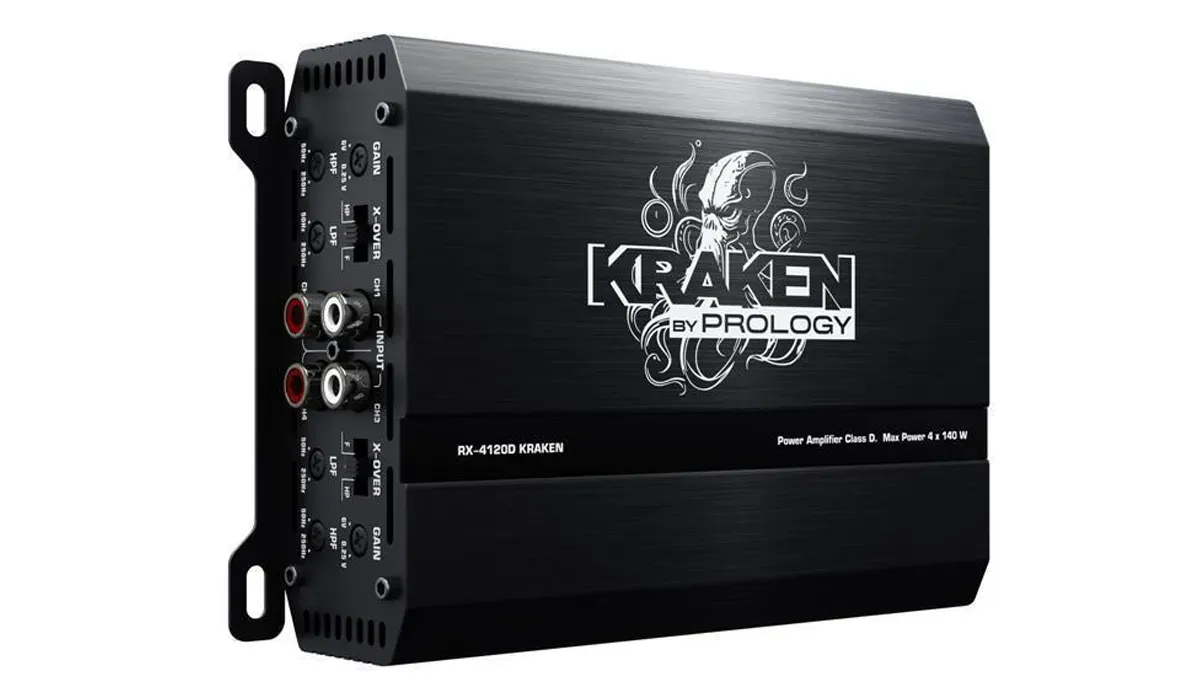

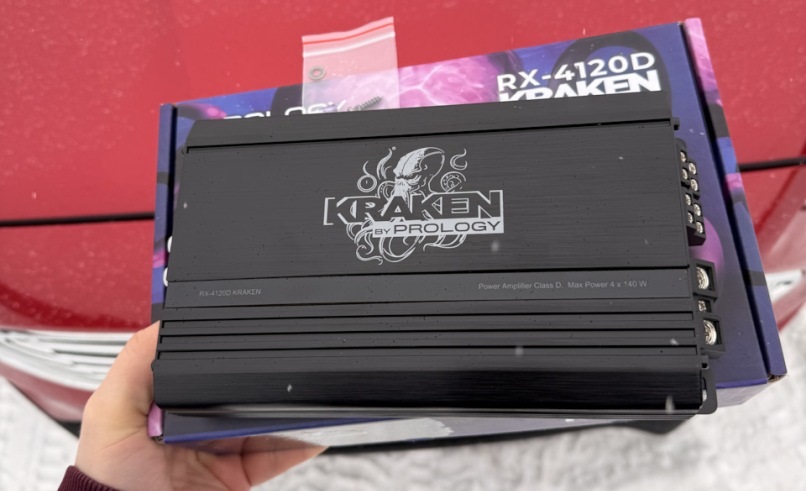

PROLOGY RX-4120D KRAKEN – 4/3/2-канальный цифровой усилитель мощности класса D.
Представляем PROLOGY RX-4120D KRAKEN — новый 4-канальный усилитель, который предлагает больше мощности, контроля и возможностей для построения аудиосистем, он перевернет ваше представление об автозвуке.

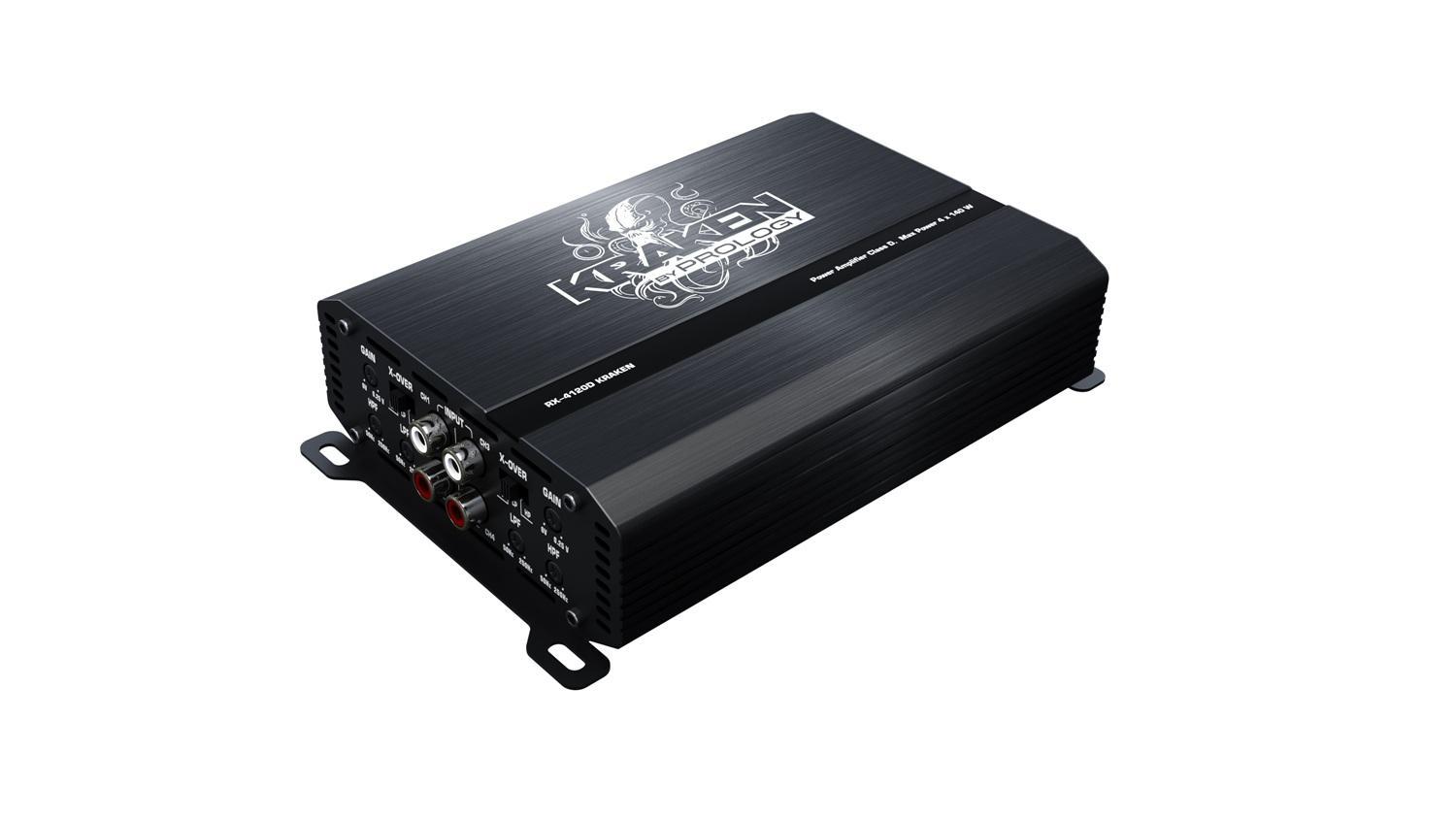

Размеры корпуса усилителя всего 20 х 12,5 x 5,2 см, что позволяет установить его под передние сиденья, в кузовные ниши багажника или даже под переднюю панель.
Усилительная часть реализована на драйверах D-класса IRS2093, работающих совместно с отдельными силовыми ключами. По сравнению с решениями на силовых чипах D-класса, что обеспечивает повышенный «токовый» запас и лучшую термостабилизацию. С каждого канала вы получаете 120 Вт чистой, неискаженной мощности на 4-омную акустику, а при подключении 2-омной – до 160 Вт.
Любую из пар каналов можно объединить в мост, например, для работы на сабвуфер. При использовании 4-омных моделей сабвуферов (например, отлично подходят сабвуферы серии Kraken) усилитель выдаст до 320 Вт, а при объединении обеих пар каналов и использовании двухкатушечных сабов с импедансом 4+4 Ом (например, серии POSEIDON) — суммарные 640 Вт чистой мощности.
Благодаря тонкой настройке выходных фильтров D-класса, усилитель имеет расширенный до 45 кГц частотный диапазон, что соответствует требованиям спецификации High Resolution Audio.
В системах без процессора вы можете задействовать собственные кроссоверные фильтры усилителя. В каждой паре каналов доступны фильтр высоких частот – HPF (ограничивает сигнал ниже выставленной частоты настройки) или фильтр низких частот – LPF (ограничивает сигнал выше выставленной частоты настройки). Диапазоны настройки оптимизированы для применения в классических системах с фронтальными и/или тыловыми акустическими системами и/или сабвуфером.
Включите ФВЧ (HPF) в обеих парах каналов, чтобы ограничить подачу на динамики слишком глубокого баса.
В каналах фронтальной акустики включите ФВЧ (HPF), а в каналах сабвуфера — ФНЧ (LPF). Используйте сабвуферные динамики с сопротивлением не ниже 4 Ом
Одна пара каналов работает на твитеры, вторая — на мидбасовые динамики. Отключите встроенные кроссоверные фильтры усилителя (положение OFF), так как частотное деление между полосами берет на себя DSP процессор.
Используйте все 4 канала усиления для работы на сабвуфер, подключив каждую катушку мостом к своей паре каналов. Рекомендуется использовать такой вариант при работе совместно с процессорным головным устройством.
| Класс: |
|
| Количество каналов: |
|
| Номинальная мощность RMS в 2 Ом, количество каналов х Вт: |
|
| Номинальная мощность RMS в 4 Ом, количество каналов х Вт: |
|
| Номинальная мощность RMS в 4 Ом, мост, (Вт): |
|
| Диапазон воспроизводимых частот, (Гц): |
|
| Фильтр высоких частот (HIGH Pass), (Гц): |
|
| Фильтр низких частот (LOW Pass), (Гц): |
|
| Режимы работы кроссовера: |
|
| Отношение сигнал/шум, (дБ): |
|
| Коэффициент гармонических искажений (THD): |
|
| Количество и номинал предохранителей, (Шт. x А): |
|
| Размеры (Ш x Д x В), (мм): |
|
| Серия: | KRAKEN Series |
| Находится в категориях: | Автомобильные усилители мощности |
Ссылка на оригинал статьи на сайте carmus.ru
Казалось бы, совсем недавно Prology выпустили 4-канальный усилитель в серии Kraken, и вот с небольшой паузой на рынок выходит ещё одна модель. Усилители хоть и похожи внешне, но построены по-разному. Задача этого теста – не только посмотреть, на что способен «родственник» сам по себе, но и определиться, в каких случаях какой из «Кракенов» окажется предпочтительней.
Итак, на изучении – Prology RX-4120D Kraken, только-только выходящий в продажу. У меня в руках оказался экземпляр как раз из первой пилотной партии. Цена на момент выхода – 12990 рублей.

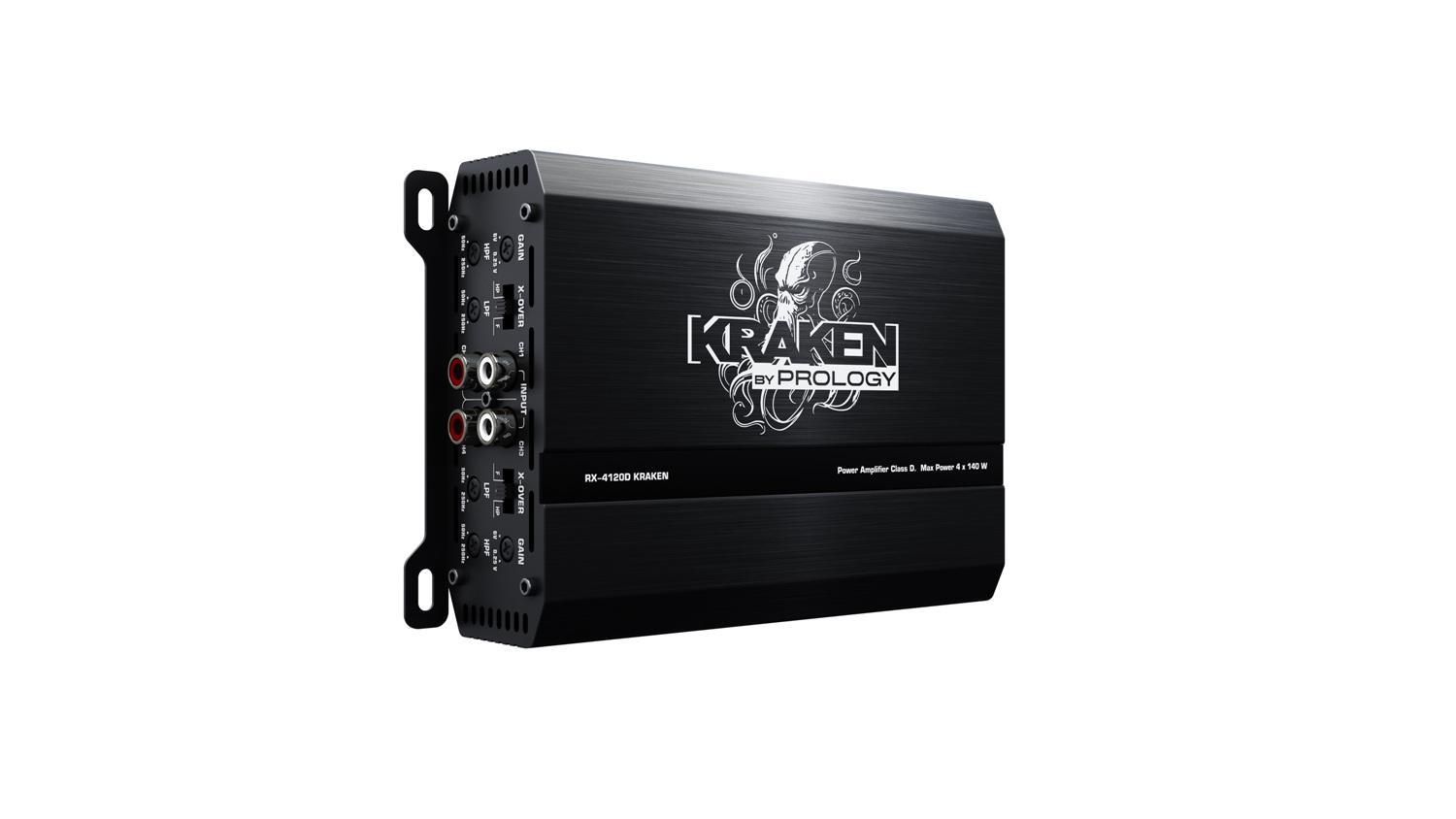

Как и в первом усилителе серии Prology RX-4.100 Kraken, корпус несёт на себе изображение мифического головоногого. Размеры корпуса – 20 х 12,5 х 4,8 см без учёта клемм.

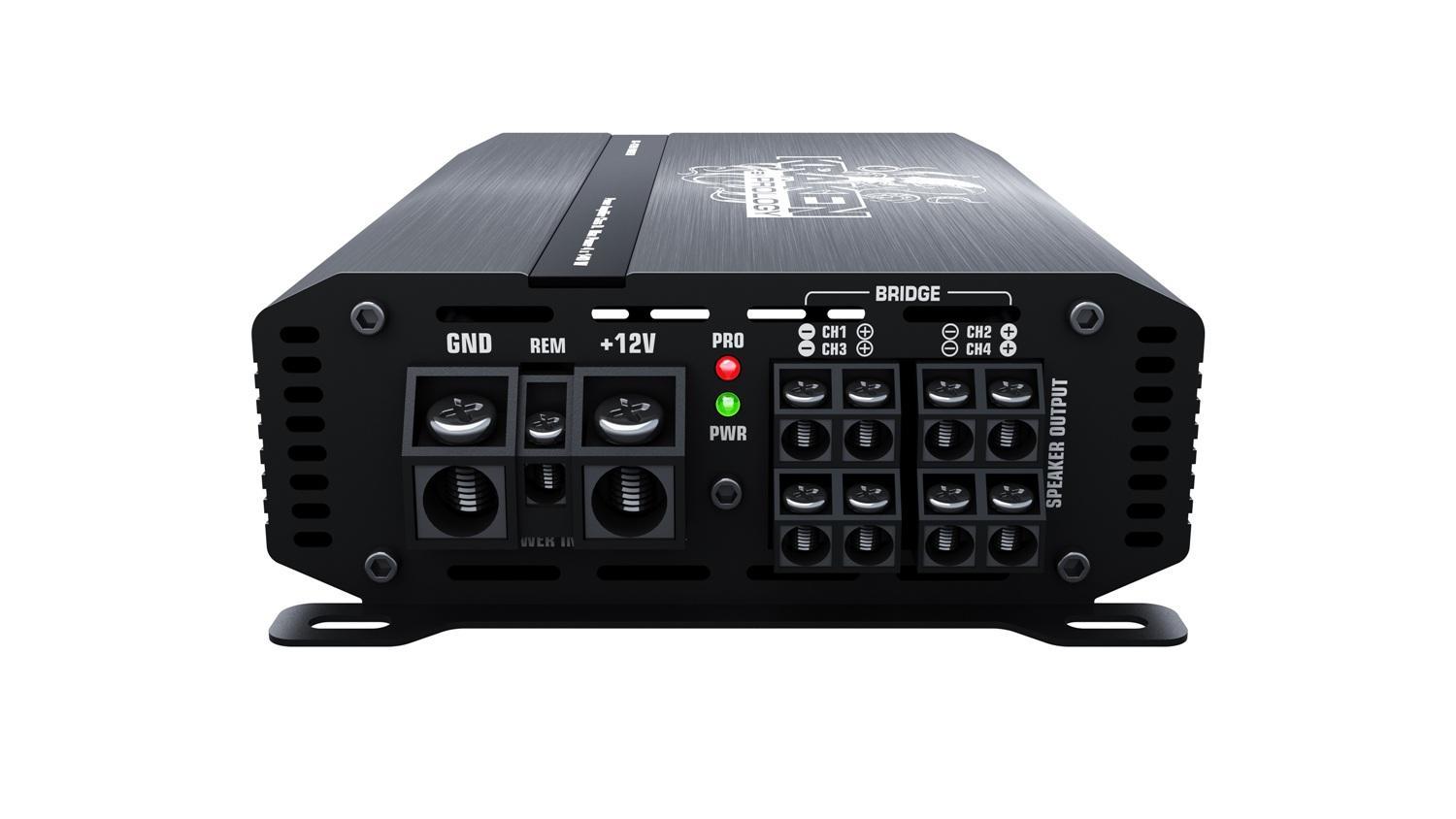

Клеммы питания принимают кабель калибром аж до 2 Ga. Снаружи предохранителей нет – они скомпонованы внутри. Предусмотрена задержка включения усилителя при подаче сигнала на Remote – около 2 секунд.

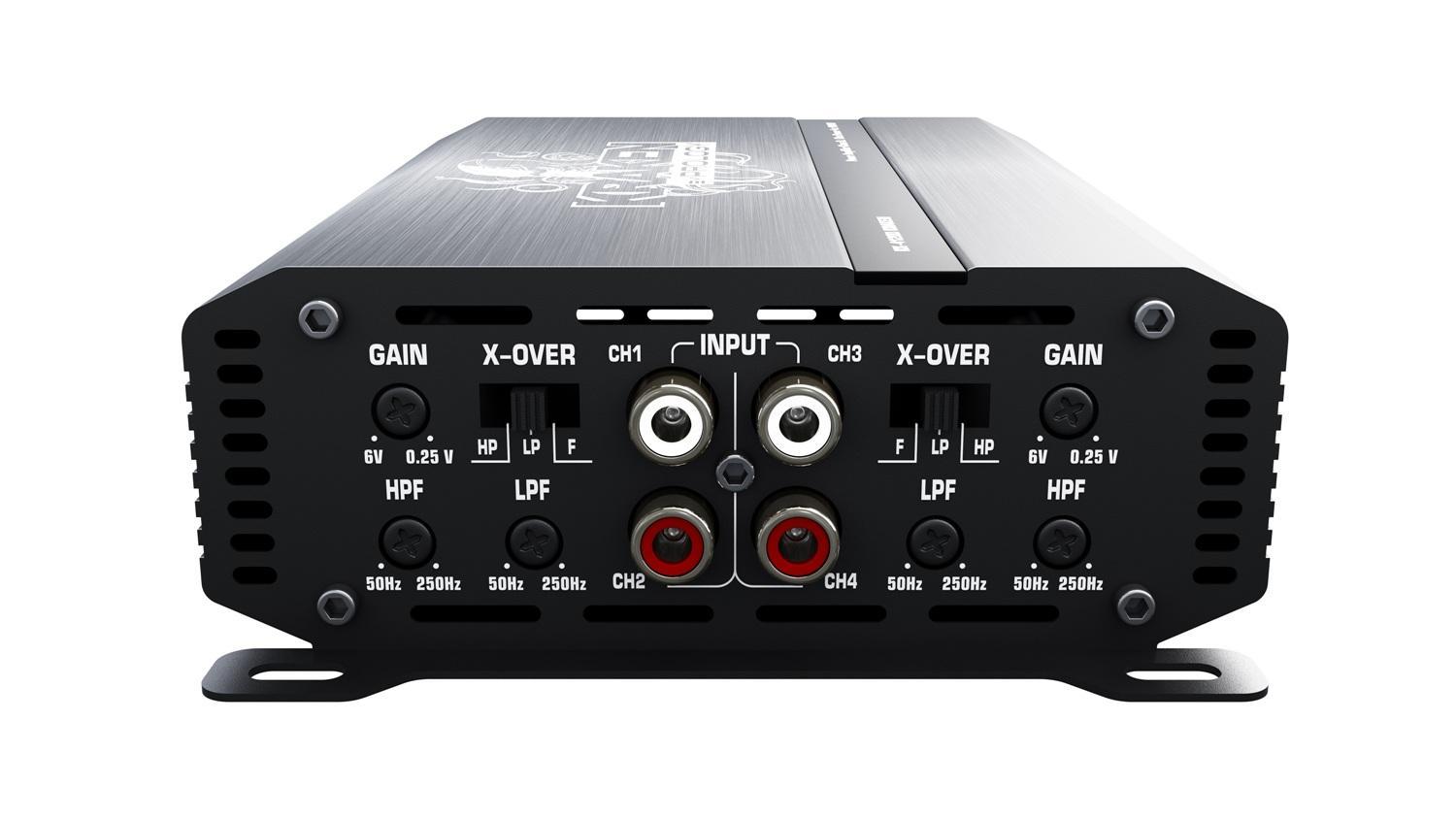

Кроссоверное оснащение обеих пар каналов одинаковое – фильтры явно рассчитаны на раздел фронта или тыла с сабвуфером. В принципе, логично – для более сложных схем есть процессоры (в том числе встроенные в ГУ).
Высокоуровневых входов не предусмотрено. Чувствительности линейных достаточно для работы практически с любыми источниками.
Заглядываю внутрь. Номиналы предохранителей как бы намекают на серьёзный силовой запас – суммарно 70 Ампер. Усилительная часть, в отличие от упомянутого «младшего брата» Prology RX-4.100 Kraken, сделана не на силовых чипах (там использовались MA5332), а на 4-канальном драйвере IRS2093 в связке с отдельными силовыми ключами. Во входной части – без особых затей – операционники 4558.
Начну, как обычно, с проверки кроссоверных фильтров. Характеристики немного плавают в зависимости от частоты настройки, но поскольку пределы регулировки небольшие, разброс ещё не столь принципиален.
Теперь к работе усилительной части. Усилитель нагружен на 4 Ом. На малом сигнале спектр чистенький, артефактов практически нет. Очень хорошо.
Повышаю уровень сигнала (усилитель нагружен на те же 4 Ом), выходная мощность около 2 Вт. Это примерно соответствует среднему уровню музыкального сигнала при работе системы на умеренной громкости. Гармоники уже становятся заметными, но без характерной «расчёски». Да и их уровень невелик. Нормально.
Добавляю уровень до получения на выходе мощности 10 Вт и снимаю распределение гармонических искажений по звуковому диапазону. Тут без неожиданностей – КГИ немного выше на НЧ и ВЧ, а вот на средних частотах искажения очень даже низкие – порядка тысячных долей процента.
Причём при переходе на 2-омную нагрузку КГИ повышается лишь чуть-чуть, характер распределения по звуковому диапазону остаётся неизменным, усилитель против такой нагрузки не бунтует.
Теперь как ведёт себя усилитель на разной мощности. Снимаю эту зависимость, как обычно, на частоте 1 кГц и при питании усилителя напряжением 14,0 В.
Практически во всём диапазоне рабочих мощностей КГИ составляет тысячные доли процента – очень хороший показатель. Ограничение начинается при чуть больших мощностях, нежели заявлено – тоже неплохо. Формально показатели выходной мощности получились следующими:
Мощностные параметры Prology RX-4120D Kraken (измерение на 1 кГц, питание 14 Вольт):
Звучит усилитель бодро, можно даже сказать, энергично. Если подбирать подходящее слово, я бы сказал, контрастно. Не жёстко, а именно контрастно. Например, на электронике от лёгкого EDM до жёсткого транса или даже на злом рокешнике получается драйвово и сочно, с плотным таким ритмическим рисунком и неожиданно приличным контролем мидбасовых динамиков.
Если придираться, есть лёгкая небрежность к передаче совсем уж тонких материй на замороченных аудиофильских записях, но искать «пятую скрипку в третьем ряду» – это вам лучше на другой полочке усилитель посмотреть.
Кстати, если сравнивать всё с тем же Prology RX-4.100 Kraken, то вот вам и принципиальная разница – тот больше тяготеет к проработке нюансов и имеет более «мониторный» характер звука, а этот больше подходит для энергичной и драйвовой музыки.
А вообще, по ходу прослушивания сложилось впечатление, что характер усилителя во многом задают операционники 4558 в линейной части. Если не вздрагиваете при слове «твик», то их заменой можно в широких пределах поиграться с характером звука.
Добротный усилитель универсального применения. Компактный, но при этом со «взрослым» силовым запасом и энергичным, плотным звучанием. Некапризен к нагрузке и хорошо состыкуется почти с любой акустикой в своей ценовой категории – гнаться за высокой чувствительностью нет необходимости. Больше того, можно смело выбирать не только 4-омную, но и 2-омную.
Как вариант, можно рассмотреть объединение одной пары каналов в мост для подключения сабвуфера. В этом случае получите на 4 Ом что-то около 400 Вт, чего хватит для большинства не слишком тугих и тяжёлых «гражданских» моделей (как вариант, те же Prology серии Kraken). Или же пустить и вовсе обе пары каналов на два моста и запитать фронтальный массив эстрадных динамиков (в этом случае суммарно тоже только 4 Ом).
Разве что отмечу отсутствие высокоуровневых входов, но если этот так принципиально, посмотрите в сторону неоднократно упомянутого «родственника» Prology RX-4.100 Kraken или используйте преобразователь высокоуровневого сигнала в линейный. Но вообще, Prology RX-4120D Kraken лучше впишется в процессорные системы. Благо, выбор отдельных процессоров и процессорных ГУ сейчас приличный.
Обзор, подготовленный Корпорация автозвука В огнях
Подробный обзор установки в Honda Accord Wagon Утюг комплекта акустики PROLOGY SL-65 CS и усилителя RX-4120D KRAKEN
